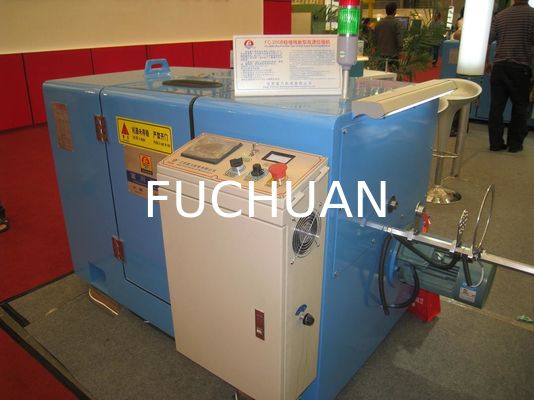

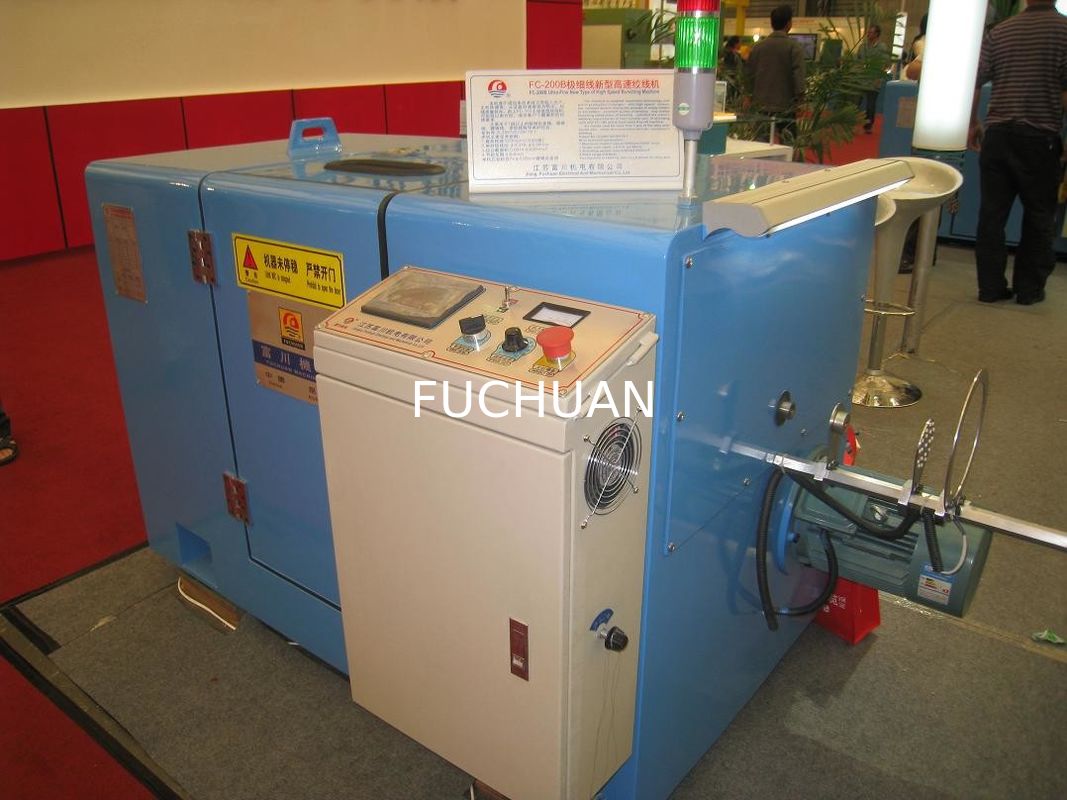

ক্যাবল কপার ওয়্যার বাঞ্চিং মেশিন উচ্চ নির্ভুলতা টাচ স্ক্রিন সরঞ্জাম

উচ্চ নির্ভুলতা ক্যাবল Bunching মেশিন / টাচ স্ক্রিন ক্যাবল এক্সট্রুশন লাইন

ক্যাবল বানচিং মেশিনের গুণাবলীঃ

1. উচ্চ গতি, ভাল স্থিতিশীলতা

2. স্বয়ংক্রিয় টেনশন নিয়ন্ত্রণঃ যখন স্ট্র্যান্ডিং, রোল খালি থেকে পূর্ণ নিতে,টেনশন বৃদ্ধি করা আবশ্যক (টাচ স্ক্রিনের সাথে মুক্ত সেট তথ্য) মেশিন স্বয়ংক্রিয়ভাবে মসৃণভাবে টেনশন সামঞ্জস্য করতে পারেনকাজ করার সময় টেনশন সেটিং অর্জন করতে পারে।

3. ওভার-লাইন সিস্টেমঃ সর্বশেষ কাঠামো, সরাসরি গাইড হুইল জুড়ে স্পিন্ডল থেকে বোল বেল্ট পর্যন্ত তারের, বোল (একটি অনন্য অর্ধ-বৃত্তাকার গ্রুভ নকশা সহ),বায়ু প্রতিরোধের কারণে উচ্চ গতির অপারেশন এড়ানোর জন্য একটি অর্ধবৃত্তাকার পোরসেলান রিং লাইন সঙ্গে নম সঙ্গে স্ট্র্যান্ডিং স্ক্র্যাচ দ্বারা সৃষ্ট, জাম্প শেয়ারের ঘটনা

4. স্পিন্ডল তৈলাক্তকরণঃ মাখন তৈলাক্তকরণ (তেল তৈলাক্তকরণের ত্রুটিঃ উচ্চ গতির অপারেশনের সময় তেলের তাপমাত্রা বৃদ্ধি পায় এবং তেল কুয়াশা দেয়ালের মণিতে কেন্দ্রীভূত হবে,রিল উপর পড়া এবং কন্ডাক্টর দূষিত, ব্লিস্টার সৃষ্টি করতে পারে যখন নল নিরোধক)

5সুরক্ষা সুরক্ষাঃ যদি দরজার সংযোগ স্থাপন না করা হয়, লিফট সংযোগ স্থাপন না করা হয়,স্বয়ংক্রিয় এলার্ম উপর টাচ স্ক্রিনে অভ্যন্তরীণ এবং বাহ্যিক তারের ভাঙা ত্রুটি প্রদর্শন বা কাজ শুরু করতে পারবেন না

6. মিটার গণনা পদ্ধতিঃ সর্বশেষ দেশীয় নকশা, স্পিন্ডেল মিটার সঙ্গে; একই মেশিন একটি কন্ডাক্টর স্পেসিফিকেশন সঙ্গে twisted, মিটার ত্রুটি এক দশ হাজারতম

প্রধান কর্মক্ষমতা পরামিতি

1. অ্যাপ্লিকেশনঃ 7pcs খাদ তারের, টিনড তারের, enameled তারের এবং ইত্যাদি 1 + 6 স্ট্র্যান্ডিং সঙ্গে twisting প্রতিস্থাপন করতে পারেন

2. একক-ফিলামেন্ট ব্যাসার্ধ পরিসীমাঃ φ0.025 ~ φ0.08mm

3. বাঁকা তারের ব্যাসার্ধ পরিসীমাঃ φ0.075 ~ φ0.24mm

4. স্ট্র্যাংড ক্রস-সেকশন এলাকাঃ 0.0034 ~ 0.035mm2

5. স্পুল স্পেসিফিকেশনঃ φ200mm × 31mm × φ135mm ((বা ক্লায়েন্টের অঙ্কন সঙ্গে কাস্টমাইজড)

6. সর্বোচ্চ গতিঃ 3000RPM ((ডিজাইন গতি);

7. ক্যাবল স্থাপনঃ φ15mm হালকা রড ভারবহন টাইপ,উল্লেখযোগ্য লেয়ার দৈর্ঘ্য এবং দূরত্ব সঠিকভাবে নিয়ন্ত্রিত হতে পারে

8স্ট্র্যান্ড লেংথঃ 0.8 ~ 4.0 মিমি 14 ক্লাস

9প্রধান মোটরঃ ২.২ কিলোওয়াট এসি মোটর

10. দিকঃ বাম হাতের মেশিন, অর্থাৎ, সামনের দরজার মুখোমুখি, ডানদিকে পে-অফ (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে)

11. দেহ এবং দরজার সিলঃ প্লাস্টিক সিল

12. স্পিন্ডল লেয়ার সিলঃ যান্ত্রিক তেল ধরে রাখার রিং

যান্ত্রিক পারফরম্যান্স

1শরীরের গঠন:

1) উপাদানঃ কম কার্বন ইস্পাত একসাথে welded।

2) কাঠামোঃ অভ্যন্তরীণ চাপ দূর করার জন্য শরীরের annealing এবং বয়স্ক, এবং তারপর একটি ছাঁচনির্মাণের জন্য একটি স্পষ্টতা boring মেশিন দ্বারা ড্রিলিং।

2. গ্রুপিং এন্ট্রি অংশঃ

1) Bunching এন্ট্রি অবস্থানঃ সামনের দরজা মুখোমুখি, মেশিনের ডান দিকে (বাম দিকে পরিবর্তন করতে গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে) ।

2) গ্রুপিং এন্ট্রি মোডঃ পে-অফ ডিভাইস থেকে সংযোগ বিচ্ছিন্নতা সনাক্তকরণ এলাকার মাধ্যমে, প্রথমে মোট সাব-লাইন বোর্ড (সাব-হোল দ্বারা 1 + 6 + 12 +... বিতরণ), প্রথম চাপ ছাঁচ মাধ্যমে,তারপর দ্বিতীয় চাপ ছাঁচ, ডান স্পিন্ডল মধ্যে ঢোকার পরে তারের গাইড হুইল. পোরসিলিন রিং সঙ্গে অ্যালুমিনিয়াম আর্ক থেকে এবং তারপর তারের গাইড হুইল মধ্যে বাম স্পিন্ডল মধ্যে,এবং তারপর মধ্য কোণায় ের গাইড চাকা থেকে নেতৃস্থানীয় চাকাক্যাবল স্থাপনের জন্য সমন্বয়কারী গাইড হুইল থেকে চূড়ান্ত (ডায়ারিং গ্রুপিং এন্ট্রি মডেল ডায়াগ্রাম দেখুন)

3. স্পিন্ডল লেয়ার লুব্রিকেশন সিস্টেমঃ

1) তৈলাক্তকরণ পদ্ধতিঃ মাখন তৈলাক্তকরণ

2) মাখন মডেলঃ LGMT2

3) সিলিং পদ্ধতিঃ যান্ত্রিক তেল ধরে রাখার রিং, মেশিন ভিতরে পরিষ্কার রাখা

4.Take up:Tensile টান নিয়ন্ত্রণঃ চৌম্বকীয় ক্লাচ নিয়ন্ত্রণ থ্রেড টেনশন মাধ্যমে, পিএলসি প্রোগ্রাম নিয়ামক স্বয়ংক্রিয়ভাবে টেনশন সামঞ্জস্য, টেনশন ধ্রুবক রাখা

5. ক্যাবল স্থাপনঃবিশেষ দ্বি-মুখী ক্যাবল স্থাপন ডিভাইস, φ15mm হালকা রড ভারবহন টাইপ,ধারণা দৈর্ঘ্য এবং দূরত্ব সঠিকভাবে নিয়ন্ত্রিত করা যেতে পারে

6স্পুলের আকার:

(কাস্টমাইজ করা যাবে)

7ডাইনামিক পাওয়ার: ১ কিলোওয়াট

8ইনস্টল করা শক্তিঃ ২.২ কিলোওয়াট
